网格桥架
发布者:镇江天集电气有限公司 发布时间:2017-2-16 14:59:47 点击次数:2781 关闭

1.产品名称:网格桥架

2.材料:Q235钢材,S304不锈钢,S316不锈钢

3.经营范围:网格桥架,铝合金桥架,U型钢走线架,光纤桥架等

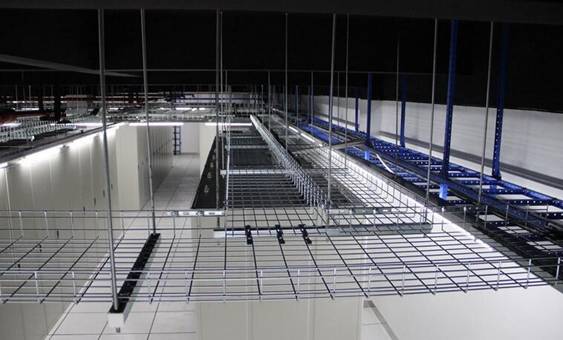

4.适用范围:石油、化工、钢铁、食品材料,银行、交通、办公、机房等领域,已越来越受中外客户的青睐。

5.安全承重数据:

按国际标准IEC:61537-2007 进行承重测试

采用中频焊接技术,确保每个焊点更光滑,焊接牢度更强

标准网格桥架规格和表面处理



宽度(mm

     高度(mm

长度(m

丝径(mm

50

50

3.0

4.0/4.5/5.0

100

50/100

3.0

4.0/4.5/5.0

150

50/100/150

3.0

4.0/4.5/5.0

200

50/100/150

3.0

4.5/5.0

300

50/100/150

3.0

4.5/5.0

400

50/100/150

3.0

5.0

450

50/100/150

3.0

5.0

500

50/100/150

3.0

5.0/6.0

600

50/100/150/200

3.0

5.0/6.0



材质

表面处理

镀层厚度

应用场合

碳钢Q195Q235

电镀锌

>=12μm

室内

碳钢Q195Q235

热镀锌

60μm100μm

室内和室外

碳钢Q195Q235

喷塑

60μm100μm

室内,有颜色要求

不锈钢SS304

酸洗+抛光

没有

室内和室外

不锈钢SS316/SS316L

酸洗+抛光

没有

任何高腐蚀场合

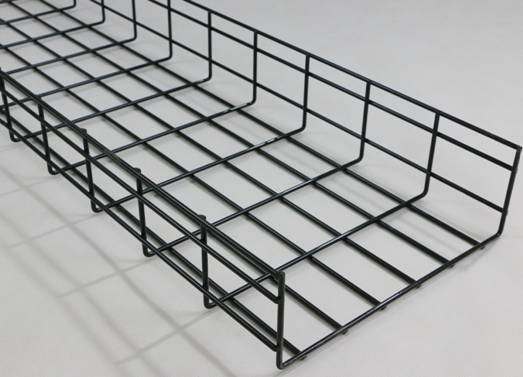

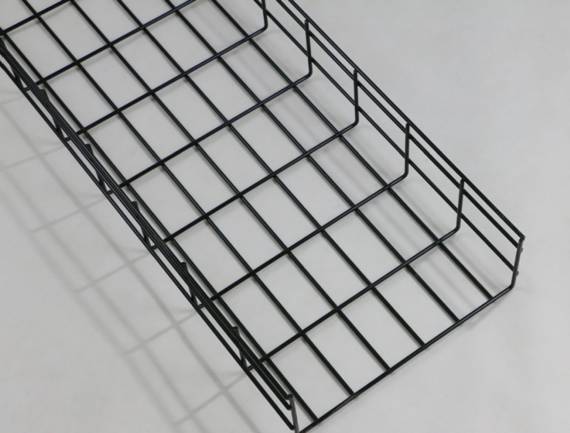

产品展示

 0028网格

IMG_2880



 IMG_2926

undefined

网格桥架比起传统的封闭槽式桥架对比有哪些优势:

1. 网格桥架的开放式让所有的线缆都根根可见,对布线工程的质量要求更高,万一发生故障,能快速确定问题线缆并采取相应措施。且因为线缆自然通风散热,热量不会聚集,可以使用截面积更小的电缆,从而降低电缆采购成本。

2.网格桥架可从任意点出线,很方便的和各种机器设备连接起来,同样能随意更改出线点;而且它安装轻便灵活,可以装在生产设备的顶上、底下、周边,可以轻松的游走于各种器械中间,顺着生产线、装配线安装。且因为完全的开放式,老鼠又不能做窝。

3. 桥架经久耐用、安全牢固。网格桥架是由高品质的高线焊接而成,是全球通过测试最多的桥架,以最轻的自重为用户提供最强的承载性能。网格桥架的承载力(3米中间无任何支撑)至少172公斤。

4. 防火性能强 -- 1000摄氏度的高温下也可保持90分钟,保护桥架的安全。

除了电镀锌、热镀镀和喷塑等表面处理,网格桥架和附件还提供高品质经去污处理的304不锈钢系列,经盐雾测试后表面,其使用寿命是未经处理的不锈钢的三到四倍,即使在严苛的环境下也能保证长期的耐用性。

5. 安装灵活简便,检修方便-- 网格式桥架产品可现场自由制作各类弯头,三通、四通等,大幅度缩短安装时间,网格式桥架快速安装系统,如:快速连接片和快带连接扣,两个桥架直段可以不用一颗螺丝螺帽而快速连接,比传统桥架至少节约1/3的安装时间,让工程及时完工。 总而言之,网格桥架,为工业项目的设计人员、安装人员和最终用户都提供了极大的便利性,相信随着国内市场对这种新型产品认识和了解的日益加深,这种桥架的应用也必然会普及开来。河北恒博通信科技有限公司专业生产:桥架、网格桥架、金属网格式桥架、网格式桥架、U型钢走线架、铝合金走线架。



安装方式

undefined

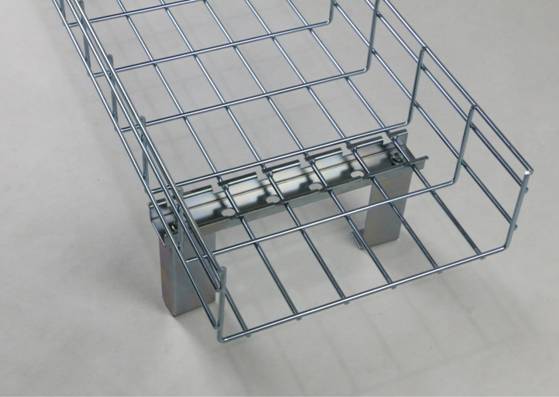

安装方式-----便捷可靠

直接拼断:选用恒博提供的连接件实现牢固的有栓连接,也可用无栓连接件实现快捷的连接。

弯头制作:可以根据安装现场的实际要求制作转弯件,不论是水平弯、垂直弯、还是三通四通都能方便地实现。

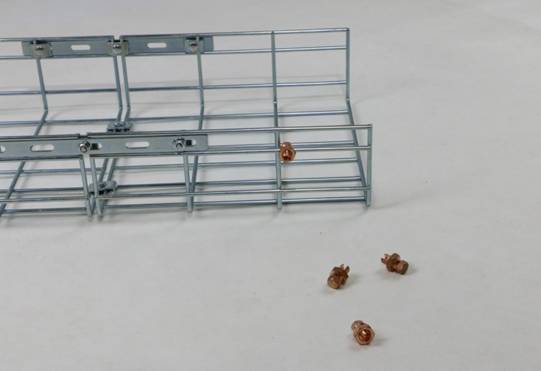

接地方式:除喷塑外的所有产品表面材质均为金属,所以接触电阻都小于0.3欧豪,具有极好的接地泄流特性;喷塑产品则需要去除镀层,再用连接配件连接以达到良好的接地效果。
